Az Ibc Tank Butterfly Valves megbízható szállítójaként számos megkeresést kaptam ezen alapvető alkatrészek áramlási együtthatójával kapcsolatban. Az áramlási együttható megértése létfontosságú mindenki számára, aki folyadékkezelő rendszerekkel foglalkozik, legyen szó akár új elrendezést tervező mérnökről, akár egy meglévőt optimalizálni kívánó létesítményvezetőről. Ebben a blogbejegyzésben kitérek arra, hogy mi az Ibc Tank Butterfly Valve áramlási együtthatója, miért számít, és hogyan befolyásolja az Ön működését.
Mi az áramlási együttható?
Az áramlási együttható, amelyet gyakran Cv-ként jelölnek, a szelep folyadékáteresztő képességének mértéke. Ez azt jelenti, hogy hány gallon/perc (GPM) víz 60°F hőmérsékleten fog átfolyni egy szelepen 1 psi nyomáseséssel a szelepen keresztül. Egyszerűen fogalmazva, a magasabb Cv érték azt jelzi, hogy a szelep több folyadékot képes átengedni kisebb ellenállással.
Az Ibc tartály pillangószelepénél az áramlási együttható kritikus paraméter, mivel ez határozza meg, hogy a szelep milyen hatékonyan tudja szabályozni a folyadékok vagy gázok áramlását az Intermediate Bulk Container (IBC) tartályba és onnan kifelé. Legyen szó vegyszerekről, élelmiszerekről vagy egyéb folyadékokról, a megfelelő áramlási együttható biztosítja a rendszer zökkenőmentes és hatékony működését.
Az Ibc tartály pillangószelepeinek áramlási együtthatóját befolyásoló tényezők
Számos tényező befolyásolhatja az Ibc Tank Butterfly Valve áramlási együtthatóját. Ezen tényezők megértése elengedhetetlen az adott alkalmazáshoz megfelelő szelep kiválasztásához.
- Szelep mérete: A szelep fizikai mérete, jellemzően hüvelykben vagy milliméterben mérve (pl. DN50, DN80), jelentős szerepet játszik az áramlási együttható meghatározásában. A nagyobb szelepek általában magasabb Cv-értékkel rendelkeznek, mivel nagyobb áramlási területet kínálnak a folyadék számára. Például egyIBC DN80 hegesztett pillangószelepnagyobb áramlási együtthatója lesz, mint anIBC DN50 hegesztett pillangószelepnagyobb átmérője miatt.
- Szelep kialakítása: A pillangószelep kialakítása, beleértve a tárcsa és a test alakját, befolyásolhatja az áramlási együtthatót. Egy jól megtervezett, áramvonalas tárcsával és testtel rendelkező szelepnek kisebb az áramlási ellenállása, ami magasabb Cv-értéket eredményez. Egyes szelepeket speciális jellemzőkkel, például alacsony nyomatékú kialakítással vagy nagy teljesítményű tárcsával terveztek, hogy optimalizálják az áramlási együtthatót.
- Szelep nyitás: A szelep nyitottságának mértéke szintén befolyásolja az áramlási együtthatót. A teljesen nyitott szelepnek lesz a legmagasabb a Cv értéke, míg a részben nyitott szelepnek alacsonyabb a Cv értéke. A szelep zárásakor az áramlási terület csökken, és az áramlással szembeni ellenállás nő, csökkentve az áramlási együtthatót.
- Folyadék tulajdonságai: A kezelt folyadék tulajdonságai, mint például a viszkozitás, a sűrűség és a hőmérséklet, befolyásolhatják az áramlási együtthatót. Például egy viszkózusabb folyadék alacsonyabb áramlási együtthatóval rendelkezik, mint egy kevésbé viszkózus folyadék, mivel nagyobb ellenállást biztosít az áramlással szemben. Hasonlóképpen, a hőmérséklet változása befolyásolhatja a folyadék viszkozitását és sűrűségét, ami viszont befolyásolhatja az áramlási együtthatót.
Az áramlási együttható jelentősége az Ibc tartályos alkalmazásokban
Az Ibc Tank Butterfly Valve áramlási együtthatója több okból is kulcsfontosságú:
- Rendszer hatékonysága: A megfelelő áramlási együtthatójú szelep biztosítja, hogy a folyadék a kívánt sebességgel, minimális energiafelhasználással tudjon átfolyni a rendszeren. Ez javítja a rendszer általános hatékonyságát és csökkenti a működési költségeket.
- Folyamatvezérlés: A pontos áramlásszabályozás alapvető fontosságú számos Ibc tartályalkalmazásban, például vegyszeradagolásnál, élelmiszer-feldolgozásnál és vízkezelésnél. Az áramlási együttható segít meghatározni a megfelelő szelepméretet és -nyílást a kívánt áramlási sebesség eléréséhez és a folyamat stabilitásának fenntartásához.
- Biztonság: Egyes alkalmazásokban, például veszélyes vegyi anyagok kezelésekor fontos az áramlási sebesség pontos szabályozása a túlfolyások vagy kiömlések elkerülése érdekében. A megfelelő áramlási együtthatójú szelep segíthet a biztonságos és megbízható működés biztosításában.
Az áramlási együttható kiszámítása
Az Ibc Tank Butterfly Valve áramlási együtthatójának kiszámítása összetett folyamat lehet, amelyhez ismerni kell a szelep kialakítását, a folyadék tulajdonságait és a rendszer feltételeit. A legtöbb esetben a szelepgyártók szabványos vizsgálati eljárások alapján Cv-értékeket adnak meg termékeikhez.
A szelepen keresztüli áramlási sebesség kiszámításához a következő képletet használhatja:
[ Q = Cv \times \sqrt{\frac{\Delta P}{SG}}]
Ahol:
- ( Q ) az áramlási sebesség GPM-ben
- ( Cv ) az áramlási együttható
- (\Delta P ) a nyomásesés a szelepen psi-ben
- ( SG ) a folyadék fajsúlya
Például, ha van egy Ibc tank pillangószelepe, amelynek Cv értéke 50, nyomásesése 2 psi, és fajsúlya 1, akkor a szelepen keresztüli áramlási sebesség a következő lesz:
[ Q = 50 \times \sqrt{\frac{2}{1}} \approx 70,7 \text{ GPM} ]
A megfelelő Ibc tartály pillangószelepének kiválasztása az áramlási együttható alapján
Az Ibc Tank Butterfly Valve kiválasztásakor fontos figyelembe venni az áramlási együtthatót az adott alkalmazási követelményekhez képest. Íme néhány lépés a megfelelő szelep kiválasztásához:
- Határozza meg a szükséges áramlási sebességet: Számítsa ki az alkalmazáshoz szükséges áramlási sebességet a folyamatkövetelmények, például az időegységenként átvitt folyadék mennyisége alapján.
- Vegye figyelembe a nyomásesést: Határozza meg a megengedett nyomásesést a szelepen a rendszer kialakítása és a csővezetékben elérhető nyomás alapján.
- Válassza ki a szelep méretét: Használja a számított áramlási sebességet és nyomásesést a megfelelő szelepméret kiválasztásához. Tekintse meg a gyártó Cv-táblázatát, hogy megtalálja azt a szelepet, amelyik a legközelebbi Cv értékkel rendelkezik az Ön igényeihez.
- Értékelje a szelep kialakítását: Vegye figyelembe a szelep tervezési jellemzőit, például a tárcsa alakját, a test anyagát és a tömítőmechanizmust, hogy biztosítsa, hogy a szelep megfeleljen az Ön alkalmazásának.
Ibc tank pillangószelep kínálatunk
Az Ibc Tank Butterfly Valves vezető szállítójaként termékeink széles skáláját kínáljuk az Ön egyedi igényeinek kielégítésére. A miénkIBC műanyag pillangószelepkiváló minőségű műanyagokból készül, amelyek ellenállnak a korróziónak és a vegyi hatásoknak. Számos alkalmazásra alkalmas, beleértve a savak, lúgok és egyéb vegyszerek kezelését.

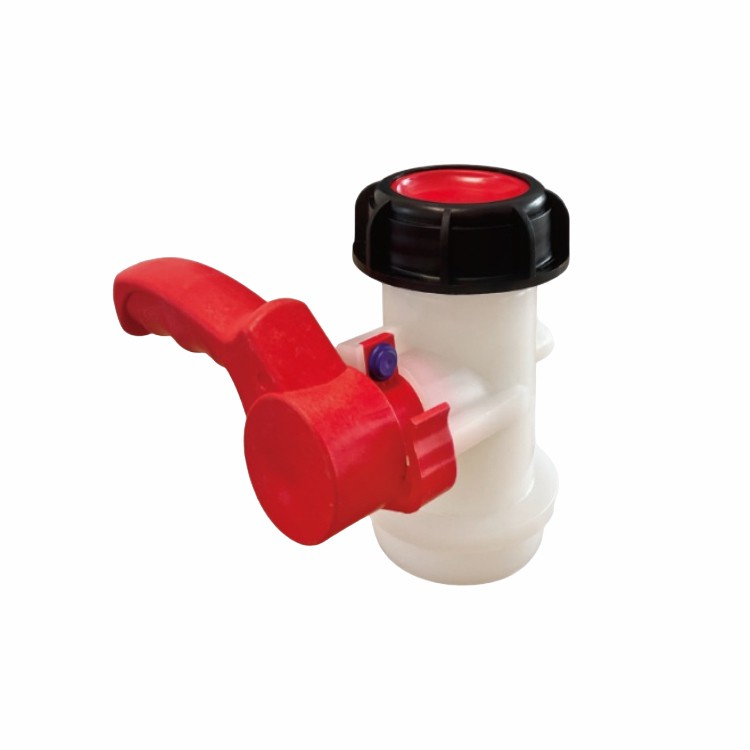

mi is kínálunkIBC DN50 hegesztett pillangószelepésIBC DN80 hegesztett pillangószelepopciók, amelyeket az egyszerű telepítésre és a megbízható teljesítményre terveztek. Ezek a szelepek különböző konfigurációkban és anyagokban állnak rendelkezésre, hogy megfeleljenek az Ön egyedi igényeinek.
Következtetés
Az Ibc Tank Butterfly Valve áramlási együtthatója kritikus paraméter, amely meghatározza a szelep folyadékáteresztő képességét és teljesítményét egy folyadékkezelő rendszerben. Az áramlási együtthatót befolyásoló tényezők és a megfelelő szelep e paraméter alapján történő kiválasztásának megértése elengedhetetlen az Ibc tartályalkalmazások hatékonyságának, megbízhatóságának és biztonságának biztosításához.
Ha a kiváló minőségű Ibc tank pillangószelepek piacán keres, itt vagyunk, hogy segítsünk. Szakértői csapatunk segítséget nyújt Önnek az Ön speciális igényeinek megfelelő szelep kiválasztásában, és technikai támogatást és útmutatást nyújt Önnek a sikeres telepítéshez. Vegye fel velünk a kapcsolatot még ma, hogy megbeszéljük igényeit és elindítsuk a beszerzési folyamatot.
Hivatkozások
- Crane Co., "Fluids áramlása szelepeken, szerelvényeken és csövön keresztül", 410. sz. műszaki dokumentum.
- Valve Manufacturers Association of America (VMAA), "Szelepszótár és szabványok".
